AVROForm

"정확한 면적 산출과 빠른 폼 모델링을 한 번에"

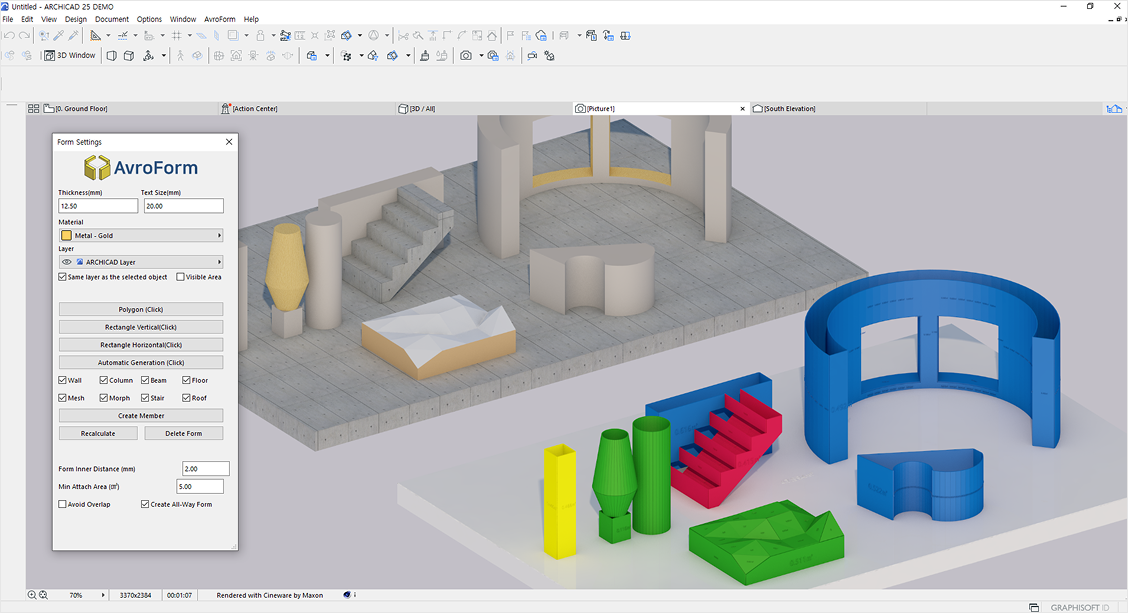

AVROForm은 ARCHICAD에 연동되는 Add-on 소프트웨어로, 벽체, 기둥, 바닥, 보 등의 객체 기반 폼(Form)을 자동 생성하고 면적을 실시간으로 산출할 수 있는 설계 보조 도구입니다. 사용자는 자유곡선, 사각형, 수직/수평 면, 전체 객체 덮기 등 다양한 생성 방식을 선택할 수 있으며, 면적 텍스트 표기, 재질, 레이어 설정까지 디테일하게 조정할 수 있습니다. 또한 ARCHICAD 스케줄 기능과 연동되어 산출된 면적 데이터를 도면과 표로 자동 정리할 수 있어, 설계 생산성을 획기적으로 높여줍니다.

Pricing

"더 똑똑하게, 더 빠르게, 더 나은 생산성 향상."

체험판

• 일정 기간 동안 소프트웨어의 주요 기능 체험
• 설치 후 2주간 무료로 모든 기능 사용 가능

제품판

250$

• 기한 제한 없이 소프트웨어를 소유하여 사용
• 구매 후 라이선스 영구 사용 가능 (1 PC)

Gumroad에서 구매하기 →

Download

Version	Language Version		Licensce Manager
ARCHICAD 25	International	AVROForm Eng	AVROUpdate
ARCHICAD 25	Korea	AVROForm Kor
ARCHICAD 27	Korea	AVROForm Kor
ARCHICAD 28	International	AVROForm Eng

How To

AVROForm은 ARCHICAD에서 사용 가능한 Add-on으로, 건축 객체 기반의 폼 생성과 면적 산출을 자동화합니다.
아래 가이드를 따라 설치 및 사용 방법을 익혀보세요.
원하는 내용을 찾을 수 없다면 지원팀(sales@avrosoft.co.kr)에 이메일을 보내주세요!

팁: 본 제품은 ARCHICAD에 최적화된 애드온이며, International 버전을 기준으로 제작되었습니다.
기타 로컬 버전(한국, 일본 등)에서는 동작하지 않습니다.

How to Install

1. AVROForm은 2개의 설치 파일이 필요합니다.
1) Setup AvroUpdate.exe — 라이선스 관리를 위해 설치됩니다.
2) Setup AvroForm_Archicad25ENG.exe — 애드온 파일을 설치합니다.
두 설치파일은 아래와 같이 동일한 설치방식을 가집니다. 1) 업데이트를 설치하고 2) AVROForm을 설치합니다.

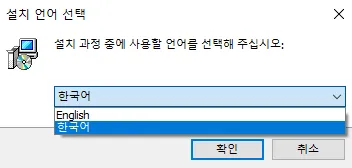

2. 설치 언어를 선택합니다. ( 한국어 / English)

3. Company / Name 을 작성합니다.

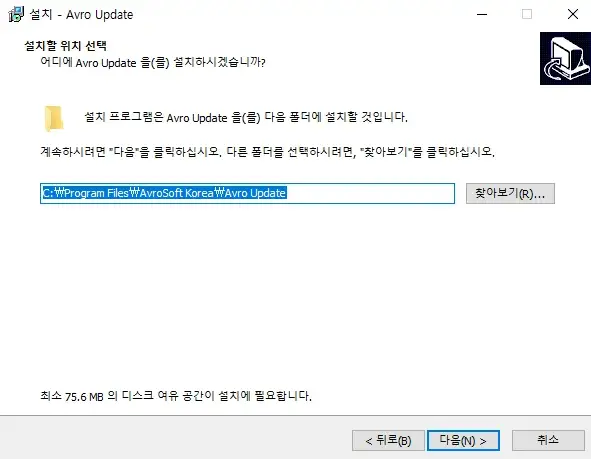

4. 설치 위치 폴더를 지정합니다.

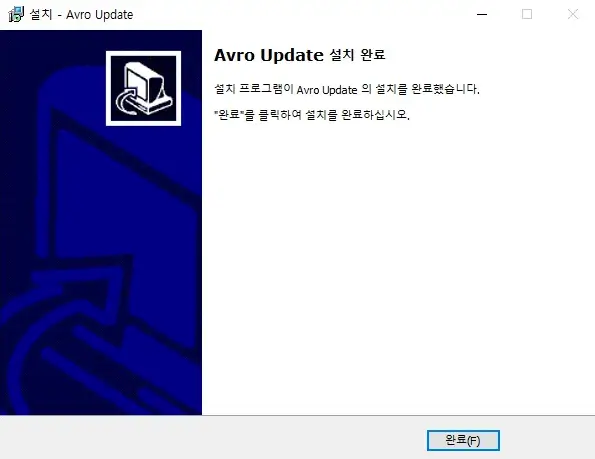

5. 완료

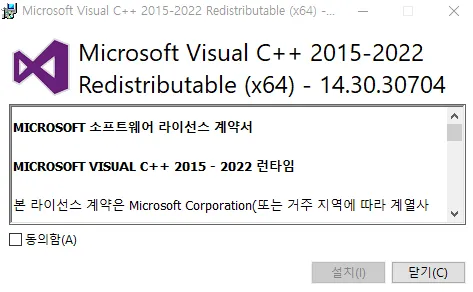

6. AVROForm을 설치할 경우 필요에 따라 런타임 라이브러리를 설치될 수도 있습니다.

How to Use

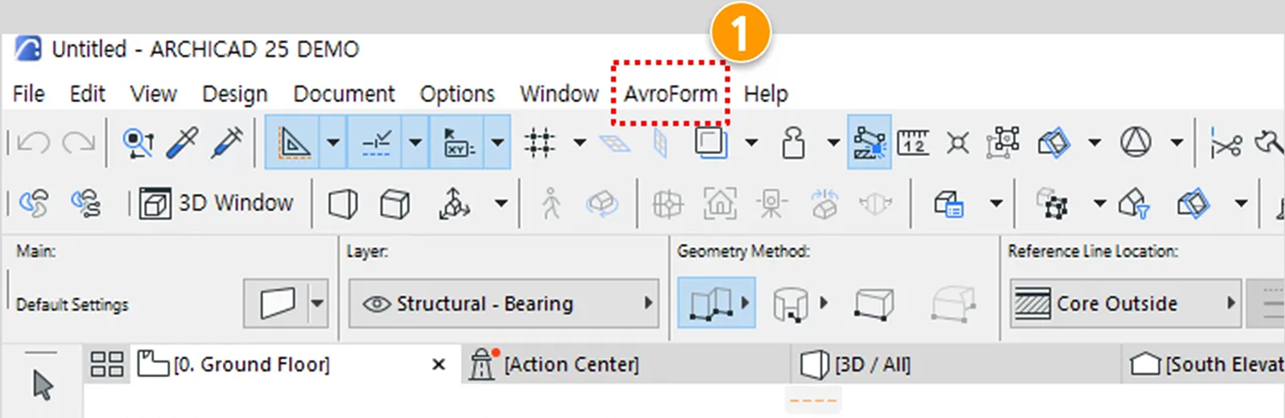

아키캐드 실행시 [AVROForm]이 추가 된 것을 확인할 수 있습니다.

AVROForm을 실행하면 위와 같은 license 등록창이 팝업됩니다. sales@avrosoft.co.kr로 제품 코드 요청 시 Trial License를 보내드립니다.

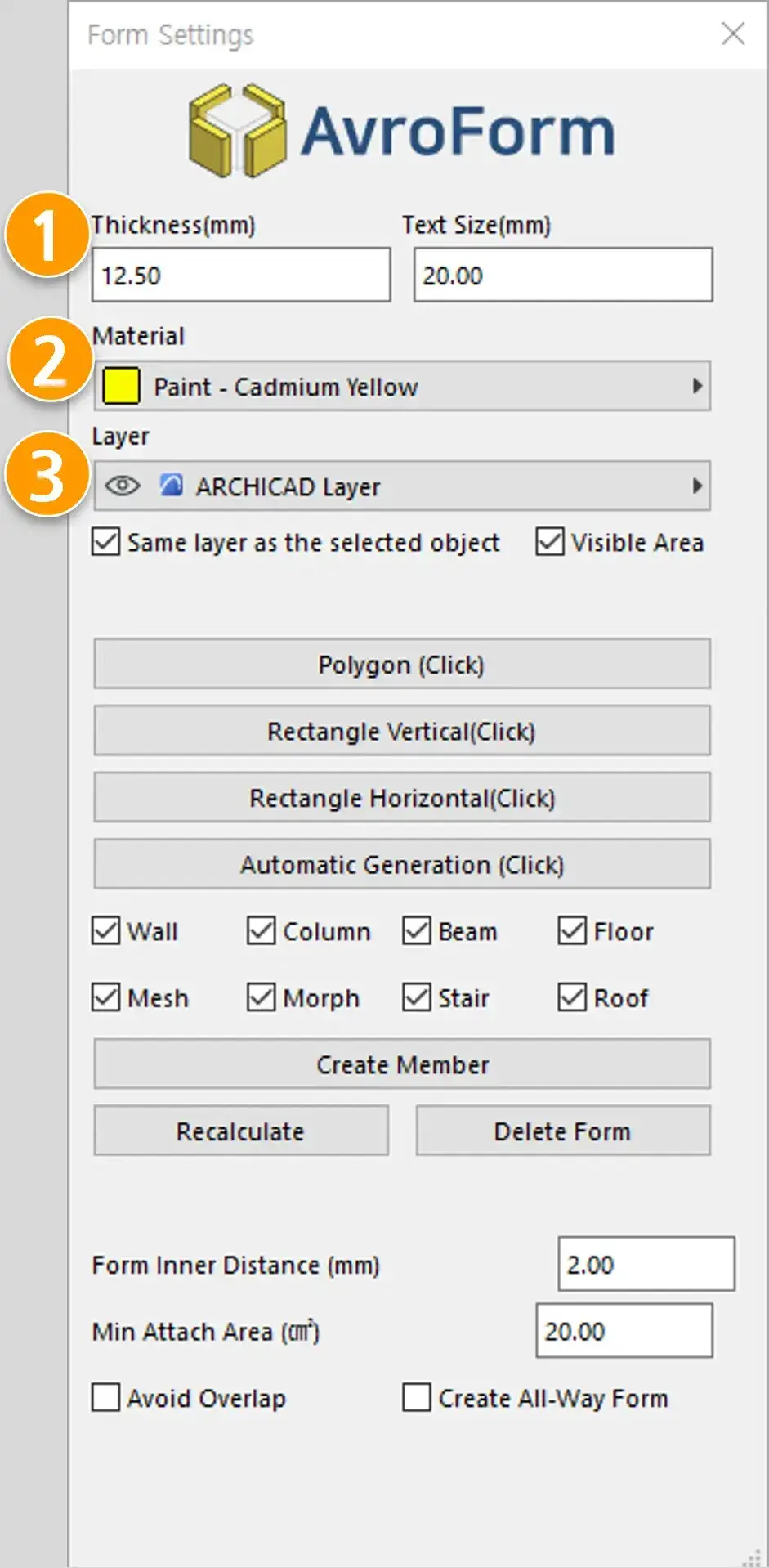

1. 객체에 생성될 FORM의 두께를 설정하며 폼에 면적이 표기될 TEXT의 사이즈를 설정합니다.

2. 폼 재질을 선택합니다 재질은 아키캐드 재질을 따릅니다.

3. 레이어를 선택합니다.
⚠️ 하단의 옵션에 따라 기존 레이어와 같은 레이어로 생성할 수 있습니다.
⚠️ 3D 에 면적표기를 ON/OFF합니다 너무 많은 객체를 생성시 TEXT로 인해 속도저하가 발생할 수도 있습니다.

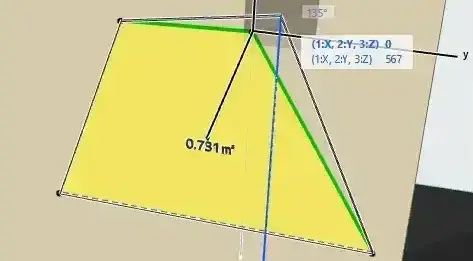

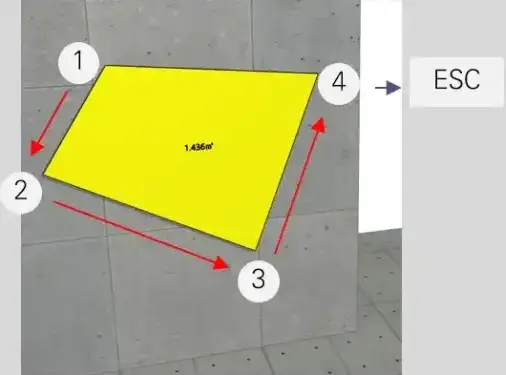

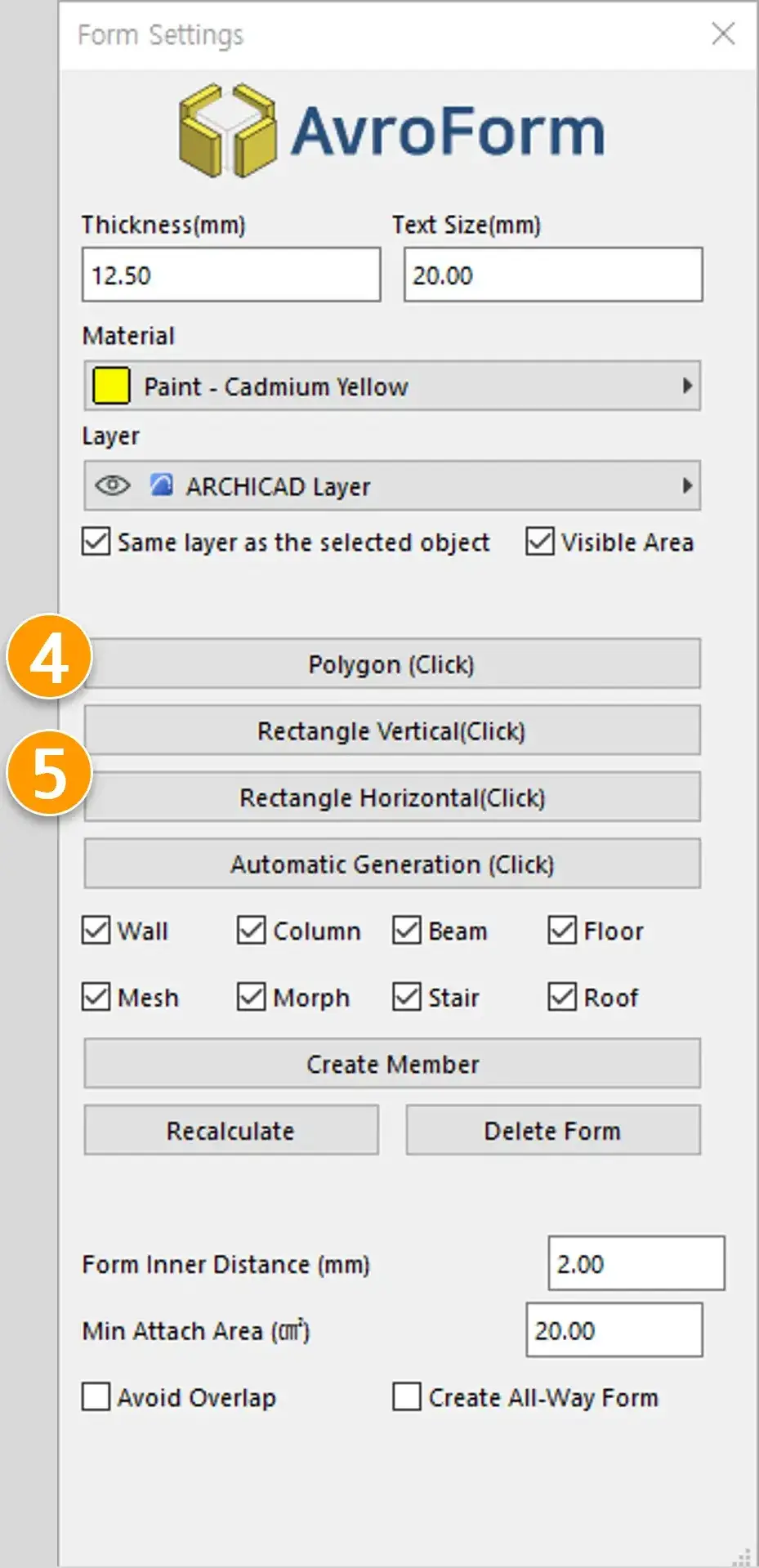

4. Polygon(CLICK) : 자유로운 폼을 산출합니다.
➡️ 1,2,3,4…… 원하는 포인트를 클릭한뒤 마지막에 ESC, BACK SPACE 로 클릭 지점을 닫습니다.
⚠️ SELECT POINT가 없는 경우 주로 사용하며 반시계방향으로 그려줍니다 포인트가 선택되면 면이 생성되지 않습니다.

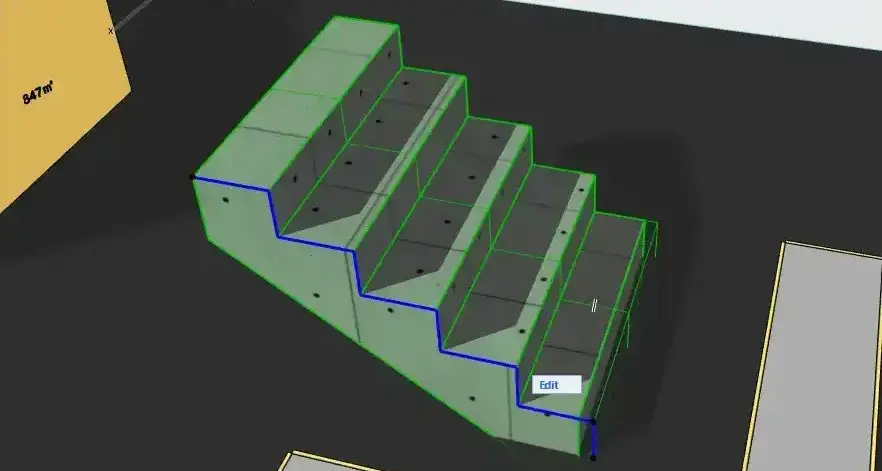

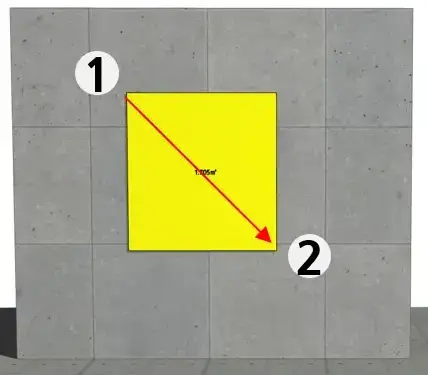

5. RETANGLE VERTICAL(CLICK) : 사각형 수직폼을 생성합니다.
➡️ 1 → 2 2개의 포인트를 클릭하여 사각폼을 생성합니다.
⚠️ SELECT POINT가 없는 경우 주로 사용하며 반시계방향으로 그려줍니다. 포인트가 생성된 경우 면이 생성되지 않습니다.

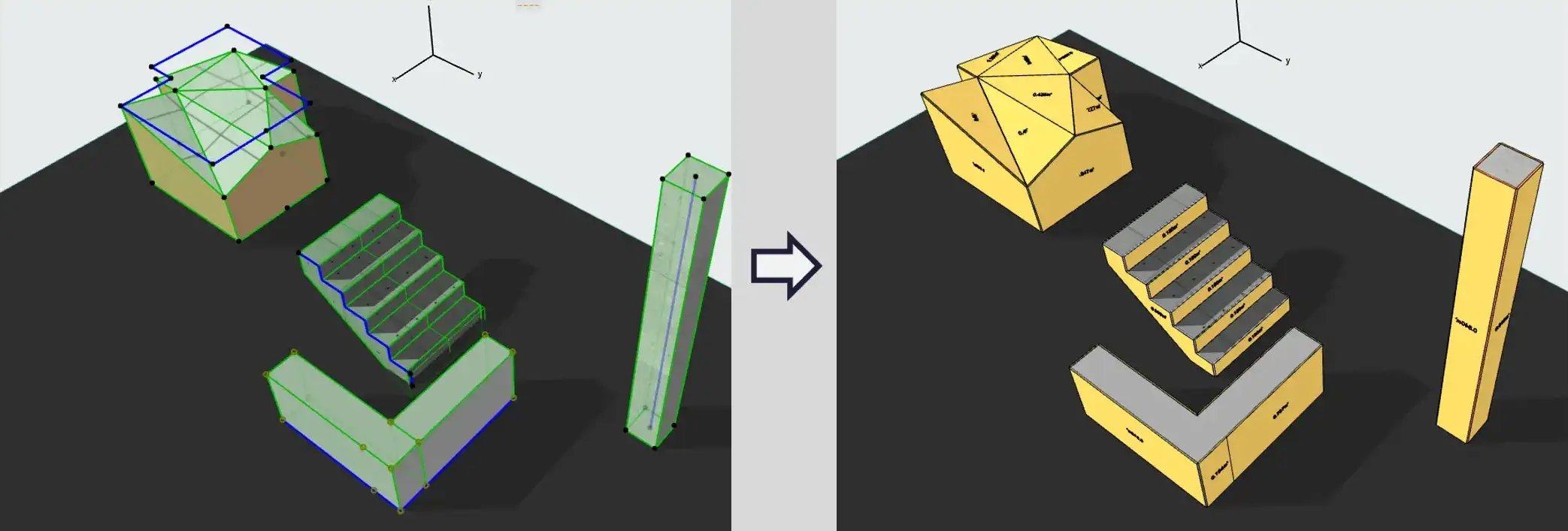

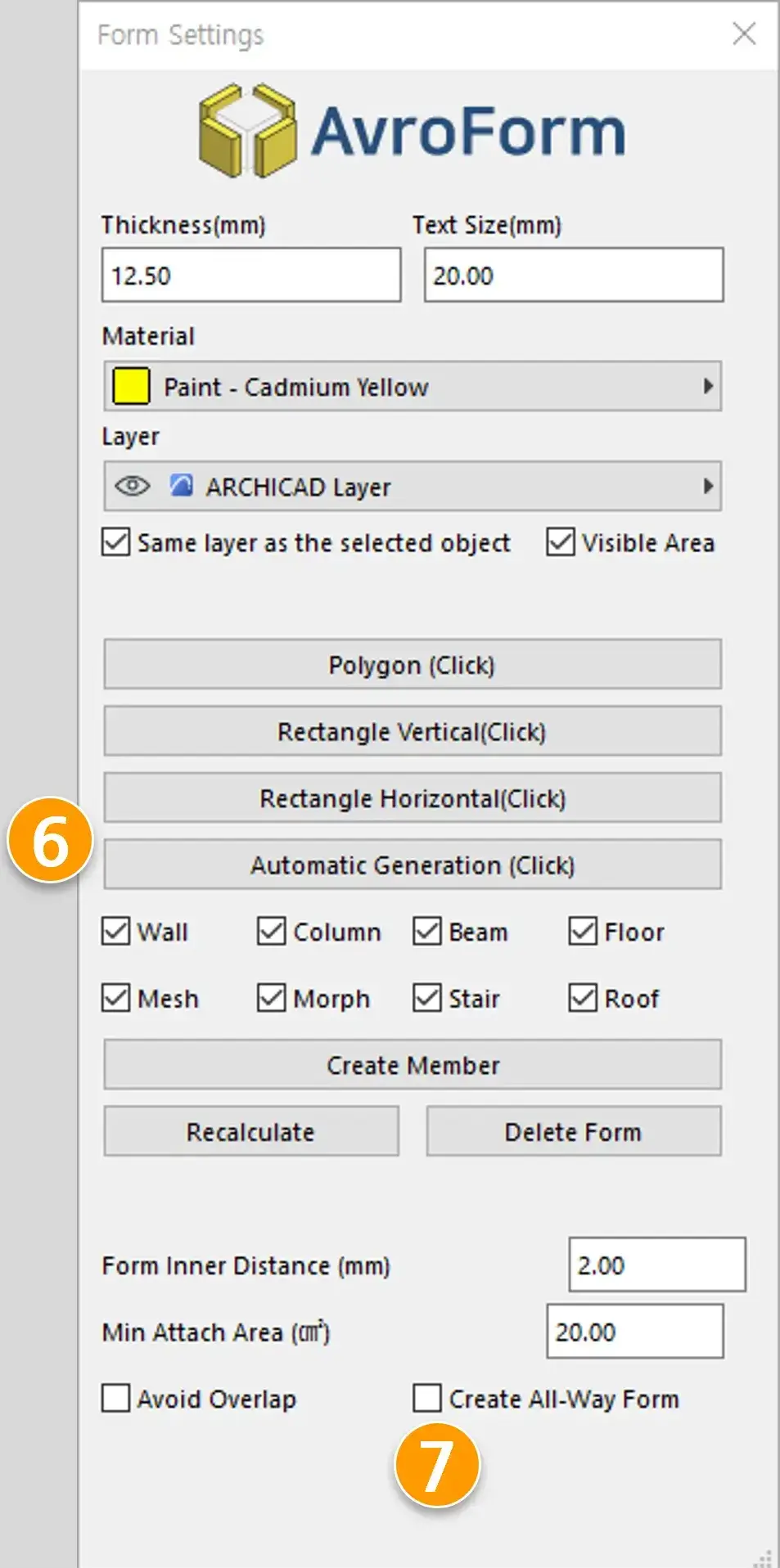

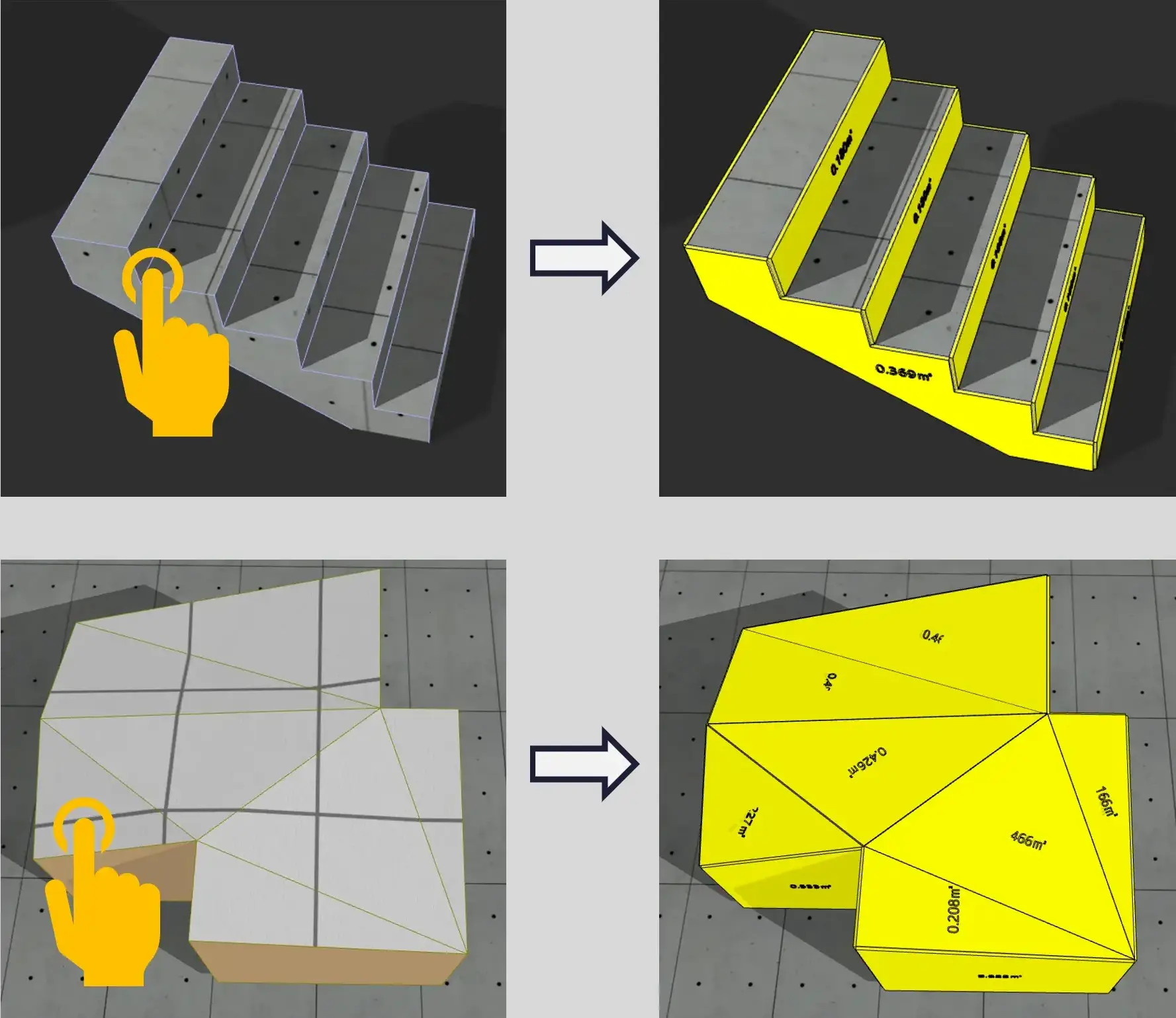

6. Automatic Genrator(click) : 벽, 기둥, 바닥, 보, 계단, 지붕 등 객체를 선택, 선택된 객체의 폼을 작성합니다.

7. 객체 전체를 폼으로 덮고싶은 경우 2번 항목의 create all way form을 체크합니다.

8. Create Member : 선택된 모든객체에 폼을 생성합니다. 필요에 따라 부재종류를 빼거나 넣을 수 있습니다.
Recalculate : 객체를 변형했을 경우 면적값을 다시 작성합니다.
Delete Form : 선택된 객체의 폼을 일괄 삭제합니다.

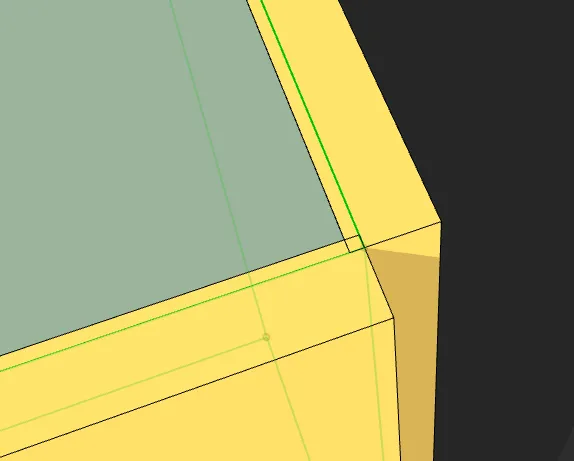

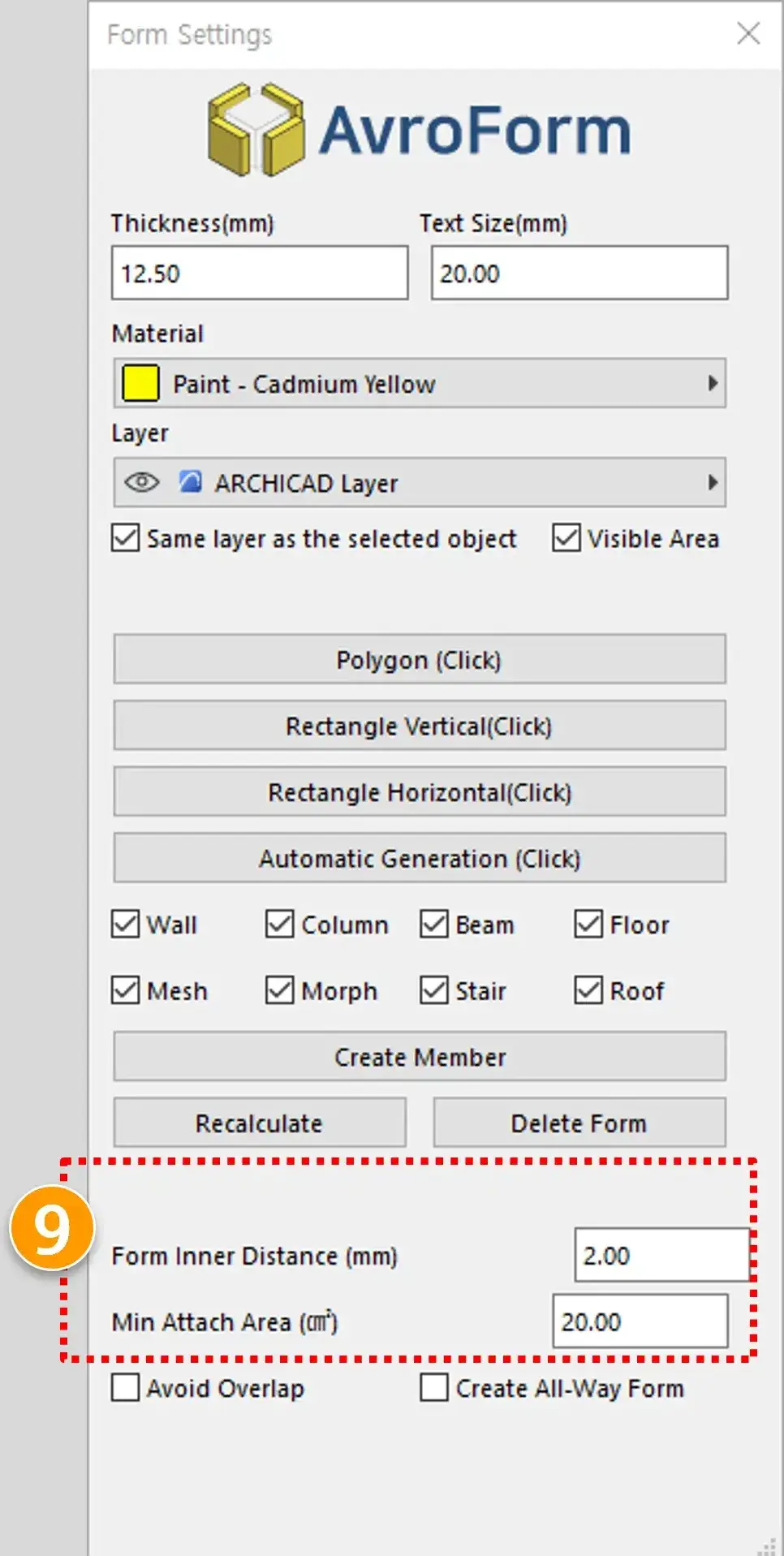

9. Form inner Distance (mm) : 객체에 폼 생성시 중복되는 부분에 폼이 작성되지 않는 경우가 있어 2mm 후퇴하여 폼이 생성됩니다. 위와 같은 경우에도 면적 산출에는 영향을 미치지 않습니다.
⚠️ 중복배치되는 경우를 막기 위한 설정입니다.

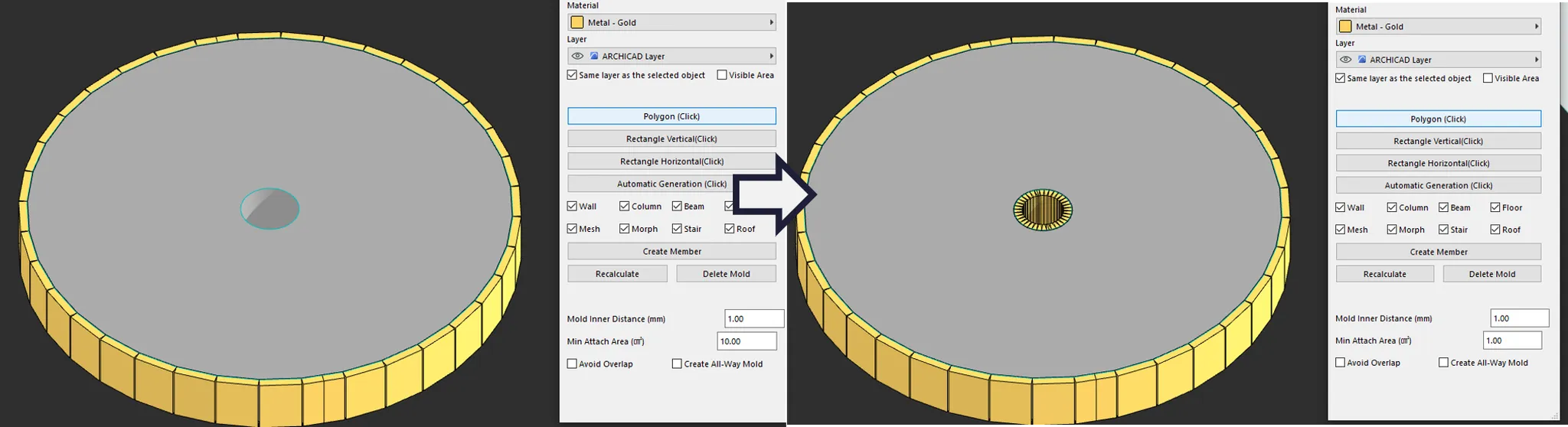

10. Min attach Area (cm2) : 생성시킬 객체의 면적을 결정합니다. 값이 커지면 숫자값보다 작은 폼들은 생성되지 않습니다.

Scheme setting

ARCHICAD에서 사용하는 Scheme Settings는 주로 Schedules(스케줄, 산출표) 기능과 연계되어 도면 또는 모델 요소에 대한 정량적/속성 기반 표 출력을 설정하는 중요한 기능입니다.
특히 AVROForm과 연계할 경우, 면적(m_area) 정보를 ARCHICAD 스케줄에 반영하기 위한 핵심 설정이 됩니다.

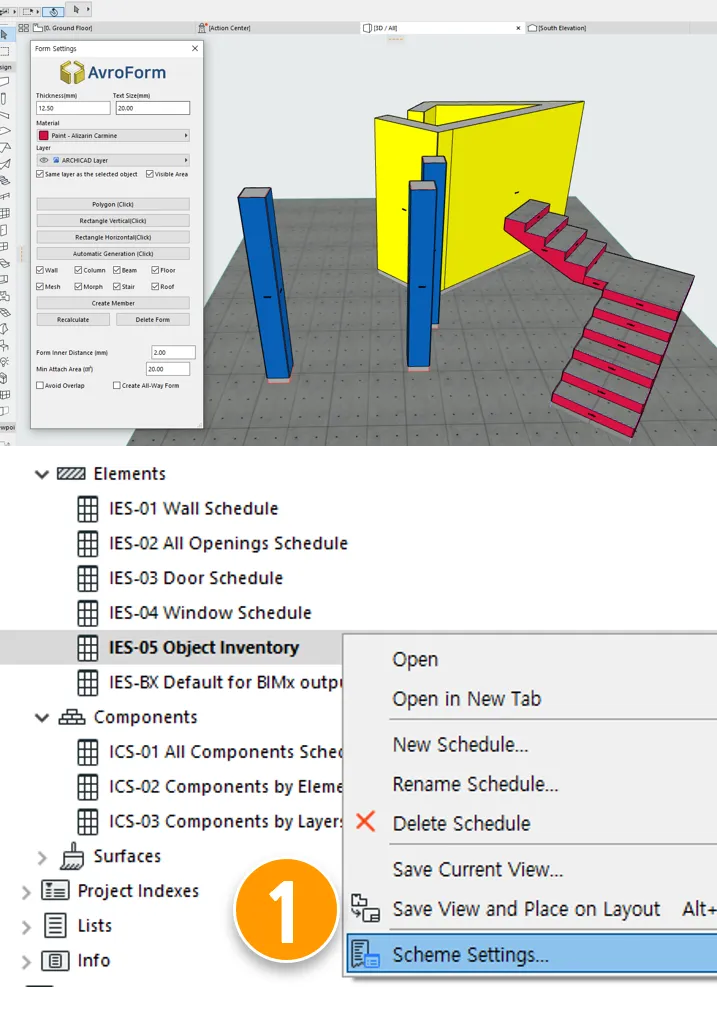

1. 네비게이터 상의 Schedules 산출 항목 중 ELEMENT- OBJECT를 선택한 뒤 우클릭으로 ① SCHEME-SETTING을 선택합니다.
⚠️ 꼭 OBJECT, INVENTORY가 아니어도 상관없습니다. 원하는 항목을 선택하여 수정합니다.

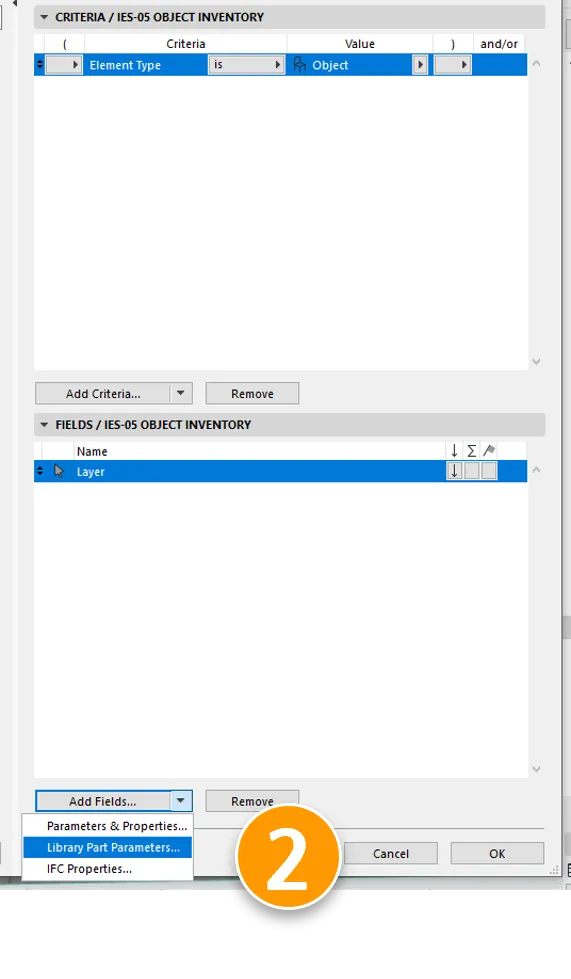

2. 불필요한 항목을 제거한 뒤 하단의 ② ADD FIELDS에서 Library Part… 를 선택합니다.

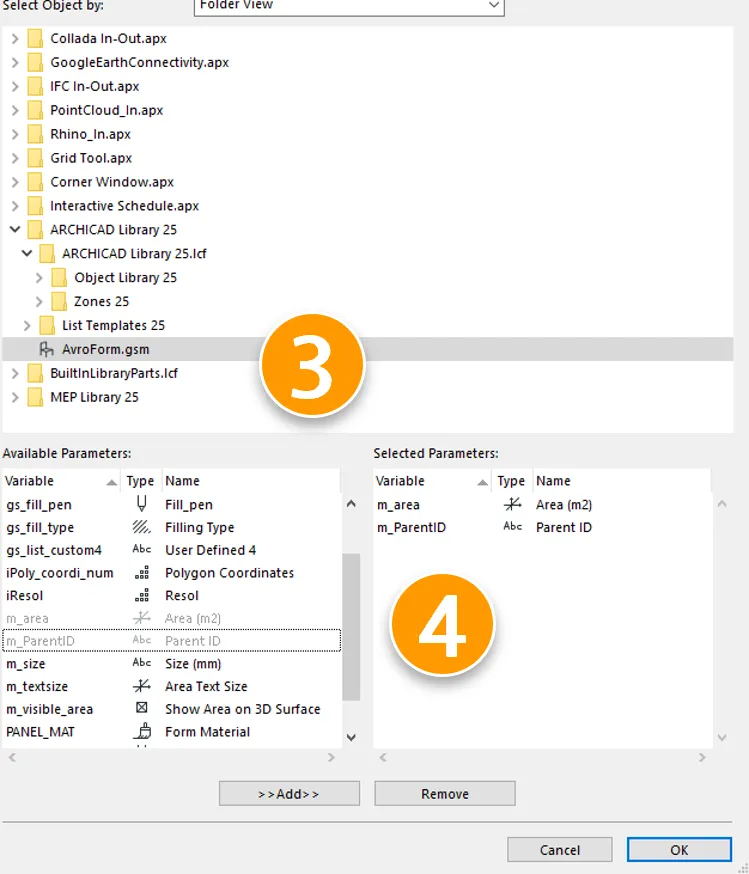

3. ARCHICAD Library LCF 폴더의 AvroForm.gsm을 선택합니다.

4. 파일 선택시 아래와 같이 Parameters가 표시되며 그중 m_area가 면적을 담당합니다. ID값과 필요한 요소를 추가 선택한 뒤 ADD하여 OK를 선택합니다.

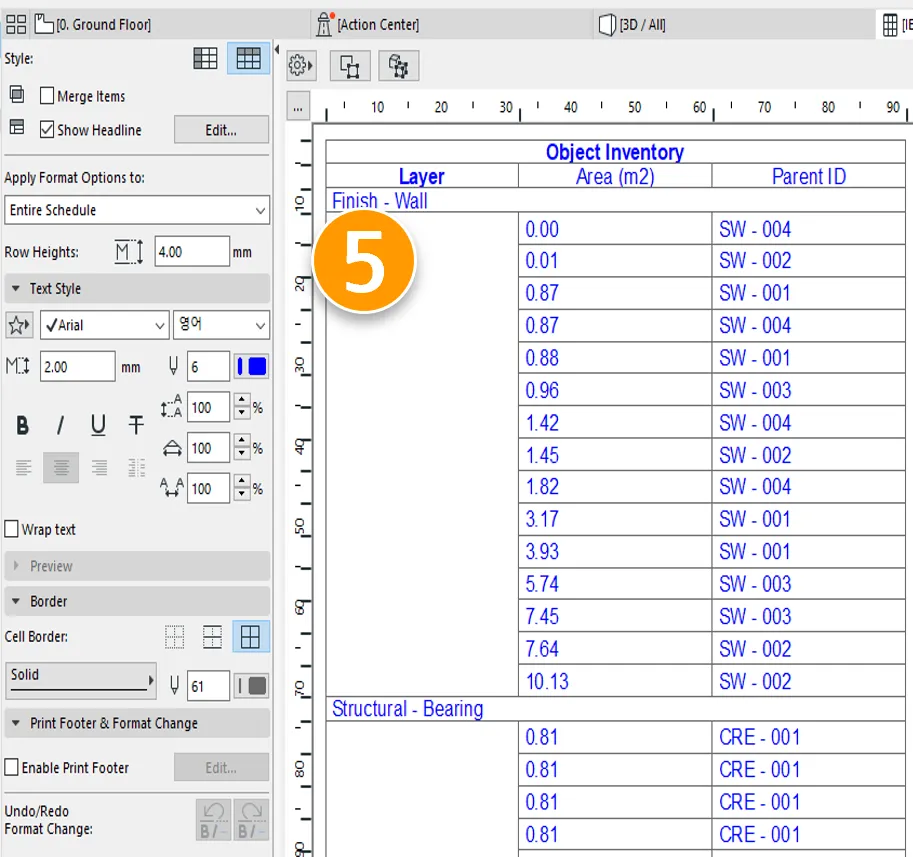

5. Schedules를 활성화하면 AVROForm 작성된 면적값을 표로 볼 수 있습니다.

Video

About Us

Avrosoft Korea는 건축 설계의 효율성과 생산성을 높이기 위한 BIM 및 CAD 기반 솔루션을 개발하는 소프트웨어 전문 기업입니다. 우리가 개발한 AVROForm은 ARCHICAD 환경에서 보다 정밀하고 빠른 설계를 가능하게 하여, 실무자 중심의 자동화된 워크플로우를 제공합니다. 또한 저희는 Archicad, Tekla, Revit, AutoCAD 등 다양한 건설 분야 소프트웨어에 Add-on 개발이 가능하며, 원하는 기능이 있다면 언제든지 문의해 주세요.
